Automatický regulátor otáčok ERO-32AP-0 pre krbové ventilátory AN-II a ANEco-II

Regulátor otáčok ERO-32AP-0 je určený k regulácii rýchlosti otáčok krbového ventilátora typu AN-II a ANeco-II, resp. BANAN-II a BANANeco-II, prípadne generátora komínového ťahu typu GCKV. Regulácia je možná v ručnom, alebo automatickom režime. Regulátor je vybavený dvojriadkovým LCD displejom, na ktorom sa zobrazujú všetky potrebné informácie. Dvojriadkový displej umožňuje pohodlnú úpravu parametrov. Podsvietenie a kontrast LCD displeja sa dá regulovať. Otočné ovládacie tlačidlo umožňuje veľmi jednoduché a intuitívne ovládanie menu. Puzdro regulátora je určené na zapustenú montáž - pod omietku. Automatický režim pracuje na základe nameranej teploty (prostredníctvom snímača teploty vzduchu PT 1000) na vstupe do ventilátora. V menu regulátora je možné navoliť tieto prevádzkové režimy:

⋅ Režim snímača: režim, v ktorom rýchlosť otáčok ventilátora AN-II alebo ANeco-II závisí od hodnoty teploty, ktorá sa vyskytuje na analógovom snímači (senzor typu PT 1000). Tento snímač je externý prvok, ktorý môže byť umiestnený napríklad v prúde horúceho vzduchu na výstupe z krbu
⋅ Pevný režim: režim, v ktorom je rýchlosť otáčok ventilátora AN-II alebo ANeco-II konštantná (rovnaká)
⋅ Zónový režim: režim, v ktorom je rýchlosť ovládaného ventilátora AN-II alebo ANeco-II závislá od časových pásiem definovaných používateľom. Rozsah jednotlivých dní zóny pokrýva týždeň rozdelený na pracovné dni, soboty a nedele. Pre každý deň zóny je možné nastaviť štyri nezávislé časové pásma
⋅ Režim pevného snímača: režim zhodný s pevným režimom s tým rozdielom, že ventilátor AN-II alebo ANeco-II sa zapína/vypína podľa stavu snímača
⋅ Režim zónového snímača: režim zhodný so zónovým režim s tým rozdielom, že ventilátor AN-II alebo ANeco-II sa zapína/vypína podľa stavu snímača

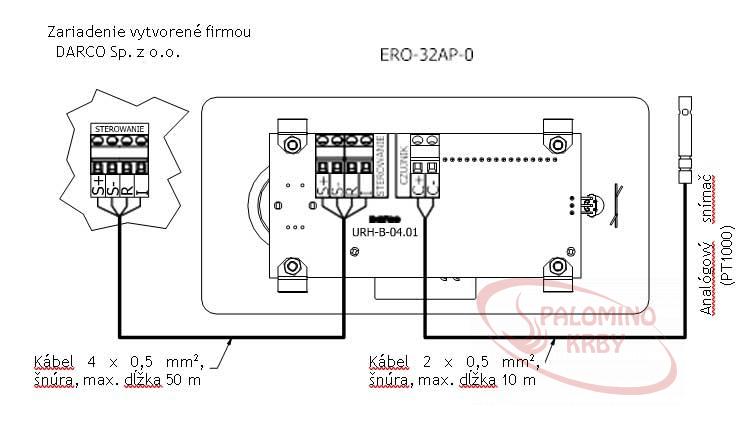

Menu regulátora je v anglickom alebo poľskom jazyku (k regulátoru dodávame návod v slovenčine). Riadiaca jednotka má dva konektory: 4-kolíkový na pripojenie kábla z ventilátora AN-II alebo ANeco-II a 2-kolíkový na pripojenie snímača teploty PT 1000. Spojenie je vhodné vytvoriť pomocou 4-vodičových káblov s prierezom: 4 x 0,5 mm² a 2 x 0,5 mm². Schému zapojenia nájdete na obrázku.

K regulátoru otáčok ERO-32AP-0 je potrebné dokúpiť snímač teploty PT 1000.
