Všetko čo by ste mali vedieť o dymovodoch, 2. časť

24.02.2018

4. Smer zapojenia dymovodov

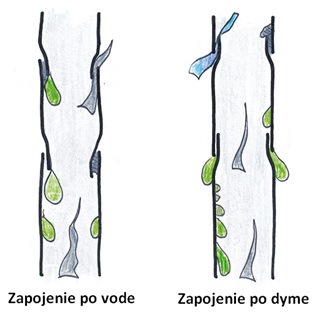

Pevné dymovody je možné zapojiť dvoma spôsobmi: po vode a po dyme.

4.1 Ako zapojiť dymovod po vode?

Zapojenie dymovodu po vode spočíva v tom, že kondenzát, ktorý sa môže vytvárať v komíne a dymovode je vedený naspäť do spotrebiča, kde sa odparí. Dymovod sa zapája zúženou časťou nadol (smerom k spotrebiču), a teda kondenzát nevyteká mimo dymovod. Na hrdlo spotrebiča sa dáva antikondenzačný nadstavec. Takýto spôsob napojenia dymovodu je vhodný hlavne pre teplovodné krbové vložky a kachle, ale často sa používa aj pre teplovzdušné spotrebiče.

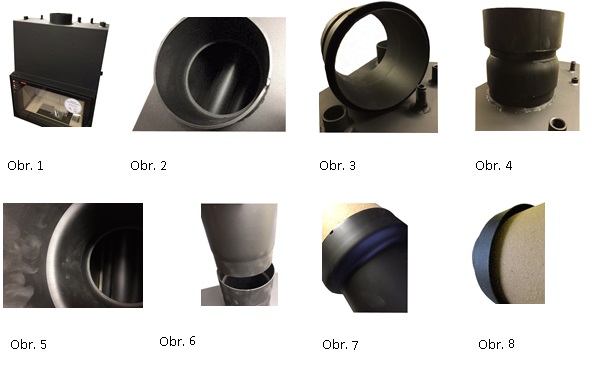

Niektoré spotrebiče sú konštruované tak, že postačuje napojenie dymovodu zúženou časťou do hrdla spotrebiča bez použitia akéhokoľvek adaptéra (nadstavca). Predpokladajme, že náš spotrebič nie je takto konštruovaný (obr. 2).  Na hrdlo spotrebiča sa umiestňuje antikondenzačný nadstavec (obr. 3 a 4). Po jeho umiestnení dosiahneme to, že kondenzát bude stekať priamo do vnútra spotrebiča (obr. 5). Ďalšie časti dymovodu sú vždy nasúvané zúženým koncom v smere spotrebiča, aby sme sa vyhli možnému vytekaniu kondenzátu v ktoromkoľvek mieste dymovodu (obr. 6).  Pri komíne je nutné použitie redukcie, ktorá sa z jednej strany nasadí na vrch šamotového sopúcha a z druhej strany vojde do vnútra ďalšieho dielu dymovodu (obr. 7). Pokiaľ to situácia vyžaduje, okolie redukcie sa utesní žiaruvzdornou šnúrou (obr. 8).

4.2 Ako zapojiť dymovod po dyme?

Pokiaľ je teplota spalín zo spotrebiča dostatočne vysoká (cca 300°C a viac) a nehrozí riziko kondenzácie, môžeme dymovody zapojiť „po dyme“.  Takéto zapojenie spočíva v tom, že dymovod sa napája zúženou časťou dymovodu smerom do komína.

Zapojenie dymovodu po dyme sa používa častejšie. Dôvodom je aj to, že väčšina spotrebičov nie je prispôsobená pre napojenie dymovej rúry zúženou časťou na spotrebič. Toto sa dá vyriešiť antikondenzačným nadstavcom, ale veľa ľudí o tom nevie. Nevýhodou tohto spôsobu napojenia je možný únik kondenzátu cez spoj dymovodu. Pokiaľ nemá komín nad ústím tzv. komínovú hlavu, môže sa ľahko dostať do dymovodu aj dážď.

5. Dĺžka a sklon dymovodu

Dymovod by mal byť čo najkratší. Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine. Norma uvádza, že dymovod pripojený na komín s prirodzeným komínovým ťahom musí byť pripojený najbližším smerom so stúpaním najmenej 10 % v smere prúdenia spalín.

6. Použitie redukcie a komínovej klapky

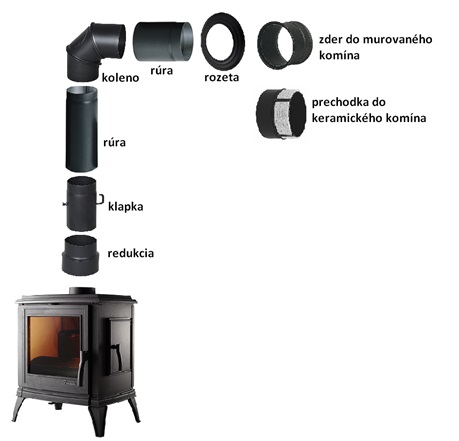

Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. Častokrát sa však stáva, že priemer dymovodu a komína je odlišný. Vtedy je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30mm. Redukcia by sa mala umiestniť priamo na spotrebič.

Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, niektoré ju však nemajú. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť, aký máme komínový ťah, odporúčame klapku namontovať. Pri slabom ťahu a nepriaznivých poveternostných vplyvoch môže ostať komínová klapka otvorená, čo je lepšie riešenie ako demontovať obostavbu krbu a následne inštalovať komínovú klapku. Komínová klapka sa umiestňuje hneď na hrdlo spotrebiča.
